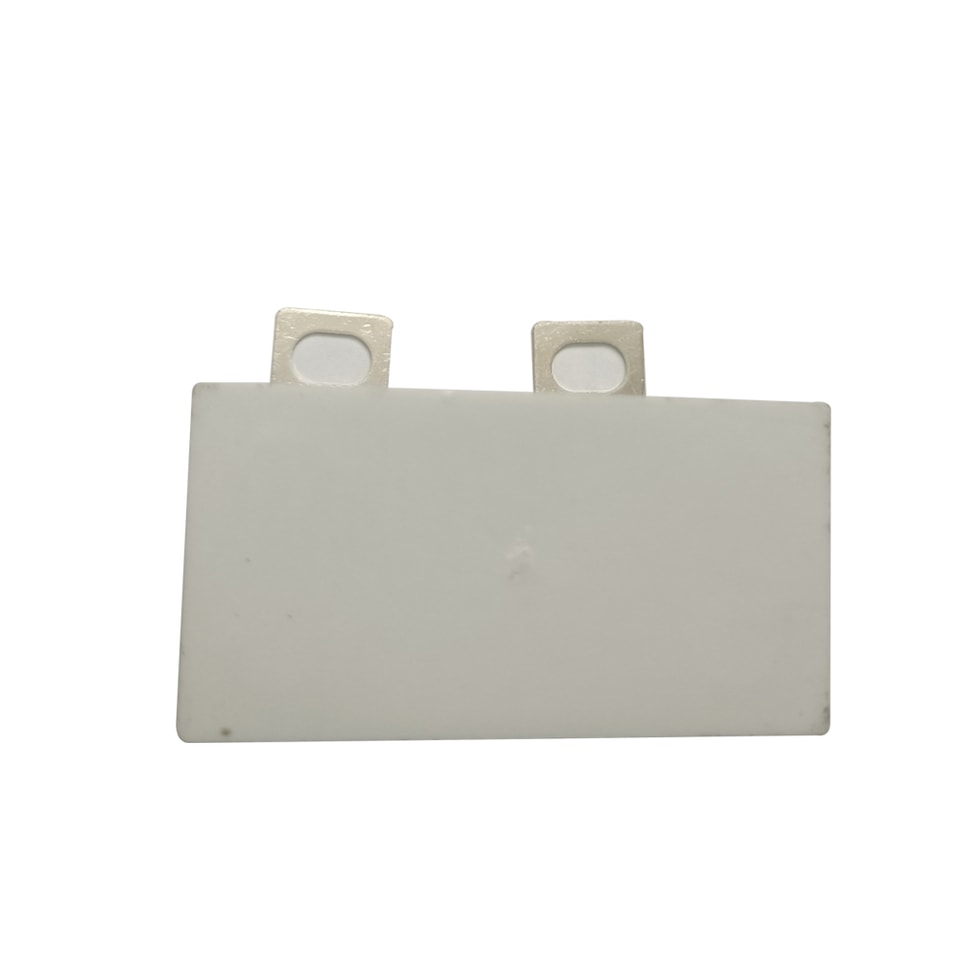

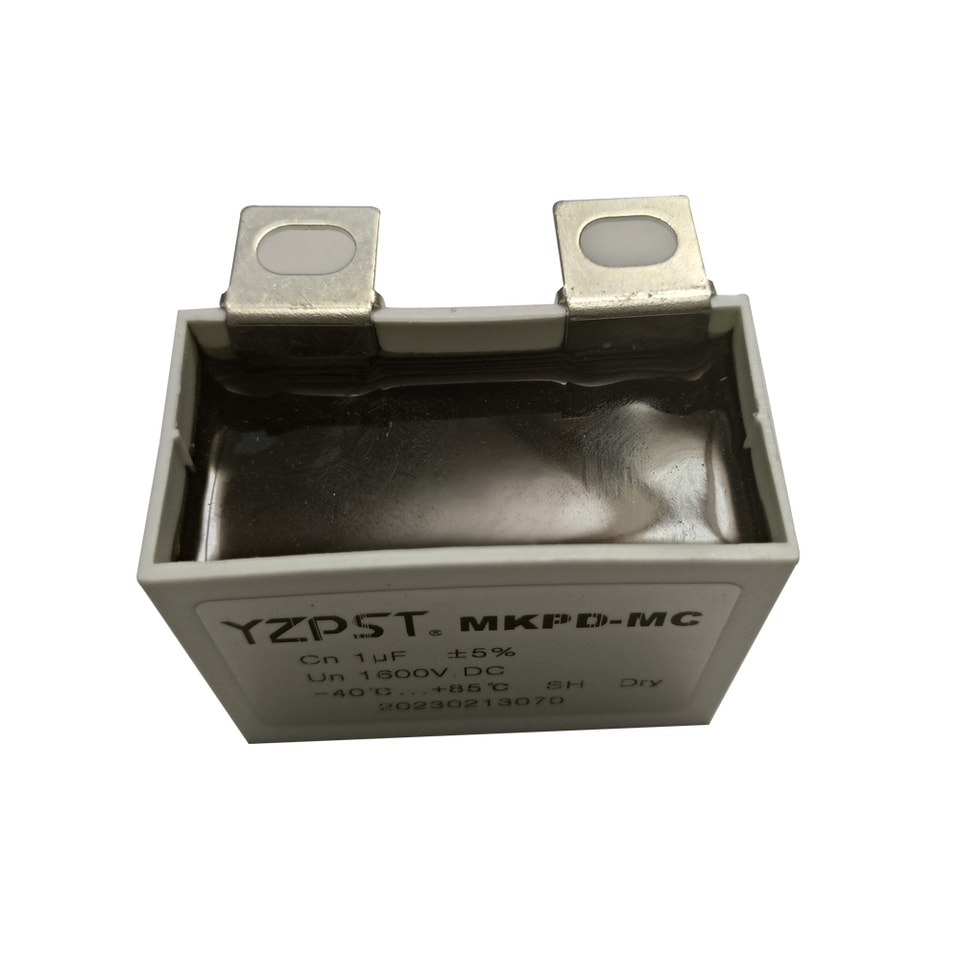

YZPST-MKPD-MC 1UF1600VDC

✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade

E-mailinfo@yzpst.net

Telefone+86 138 0527 8321

SOLICITE UM ORÇAMENTO TÉCNICO↗

Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

CENTRO DE DOCUMENTOS

Downloads e arquivos técnicos

YZPST-MKPS-P 1μF 1600V(Type-C P=32.5).pdfBAIXAR ↘

Capacitor de absorção buffer IGBT de 1uF P=32,5 mm

Capacitor de absorção buffer IGBT

Capacitância nominal (CN): 1 μF

Nominal tensão (UN )：1600 Vdc

Tensão de surto (US): 2400 V t<100 ms

Especificações
Referência normas	IEC 61071(GB/T 17702)
Nominal capacitância ( CN )	1 μF
Capacitância tolerância	± 5% (J )
Nominal tensão (UN )	1600 Vdc
Surto tensão (US )	2400V t<100 ms
	1 . 1UN 8 h/dia
	1 . 15UN 30 min/dia
Mais de tensão	1 . 2UN 5 min/dia
	1 . 3UN 1 min/dia
Máx. . corrente(Im a x )	25A(40°C)
Máx. . pico corrente(Ip ea k )	1 . 1kA
Dielétrica total de potência fator(tanδ0 )	2×10- 4
Série resistência(Rs )	6mΩ(100kHz)
Auto- indutância(Ls )	28nH
Vida útil útil	100000h
Falha de	30 FIT

Ensaio dados
Ensaio tensão entre terminais(UT-T )	1 . 5VN/10s
Ensaio tensão entre terminais a caixa(UT- C )	4000V.ac/10s
Dissipação fator(tanδ)	≤1×10- 3 (1kHz)
Isolação resistência(@20°C, 100V, 1 min)	IR≥15000MΩ(C N ≤0 .33μF)
Isolação resistência(@20°C, 100V, 1 min)	IR×CN ≥ 5000s(CN >0 .33 μF)

Ambiental dados
Operação temperatura	-40°C ~ +85°C
Armazenamento temperatura	-40°C ~ +85°C
Categoria climática	40/85/21
Arrefecimento	Natural refrigeração
Máx. . altura	2000m

Desenho dimensional desenho
Comprimento (L)	57 . 5 mm
Profundidade (D)	30mm
Altura (H)	45mm
Centro distância (P)	32 . 5 mm

Para mais informações sobre YZPST-MKPD-MC 1UF1600VDCfaça o download do arquivo PDF acima intitulado YZPST-MKPS-P 1μF 1600V (Tipo-C P=32,5) "

Nenhum conteúdo adicional do produto está disponível.
