COMPONENTE DE POTÊNCIA
YZPST-SKD82-18
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Retificador em ponte YZPST-SKD82-18
| Parâmetro | Símbolo | Condições | Valores | Unidades |
| Repetitivo Tensão de pico em bloqueio | VDRM | - | V | |
| Não Repetitivo Tensão de pico em bloqueiovoltage | VDSM | - | ||
| Repetitivo Pico Tensão reversa | VRRM | 1800 | V | |
| Não Repetitivo Pico Tensão reversa | VRSM | 1900 | V | |
| Saída retificada médiaut Corrente | IO(AV) | TC=85°C | 80 | A |
| Surto direto Corrente | IFSM | 50Hz; Onda senoidal semiciclo, 1 pulso, Não repetitivo | 750 | A |
| I t ao quadrado | I2t | 2 ms a 10 ms | 2.8 | KA2s |
| Surto em estado ligado Corrente | ITSM | 50Hz; Onda senoidal semiciclo, 1 pulso, Não repetitivo | A | |
| - | ||||
| I t ao quadrado | I2t | 2 ms a 10 ms | - | KA2s |
| Pico Tensão direta | VFM | Tj=25°C; IF=150A | 1.6 | V |
| Tensão de pico em condução | VTM | - | ||
| Pico Corrente reversa | IRM | VRM= VRRM, Tj= 150°C | 6 | mA |
| Taxa crítica Taxa de corrente de acionamento | di/dt | VD=2/3VDRM, ITM=2•IO, Tj=125°C IG=200mA, diG/dt=0,2A/μs | A/μs | |
| - | ||||
| Taxa crítica Taxa de variação da tensão em estado desligado | dv/dt | VD=2/3VDRM Tj=125°C | - | V/μs |
| Corrente de gate para disparo | IGT | VD=6V,IT=1A,Tj=25°C | - | mA |
| Tensão de gate para disparo | VGT | - | V | |
| Corrente de manutenção | IA | - | mA | |
| Térmica Resistência | Rth(j-c) | Junção a Encapsulamento | 1.1 | K /W |
| Rth(c-f) | Da carcaça para Aletas | 0.07 | K /W | |
| Tvj | -40~+150 | °C | ||
| Tstg | -40~+125 | °C | ||
| Visol | c.a. 50Hz; valor eficaz; 1 min. | 3600 | V | |
| Torque de montagem | M | Montagem no invólucro | 5 | N.m |
| Terminais |

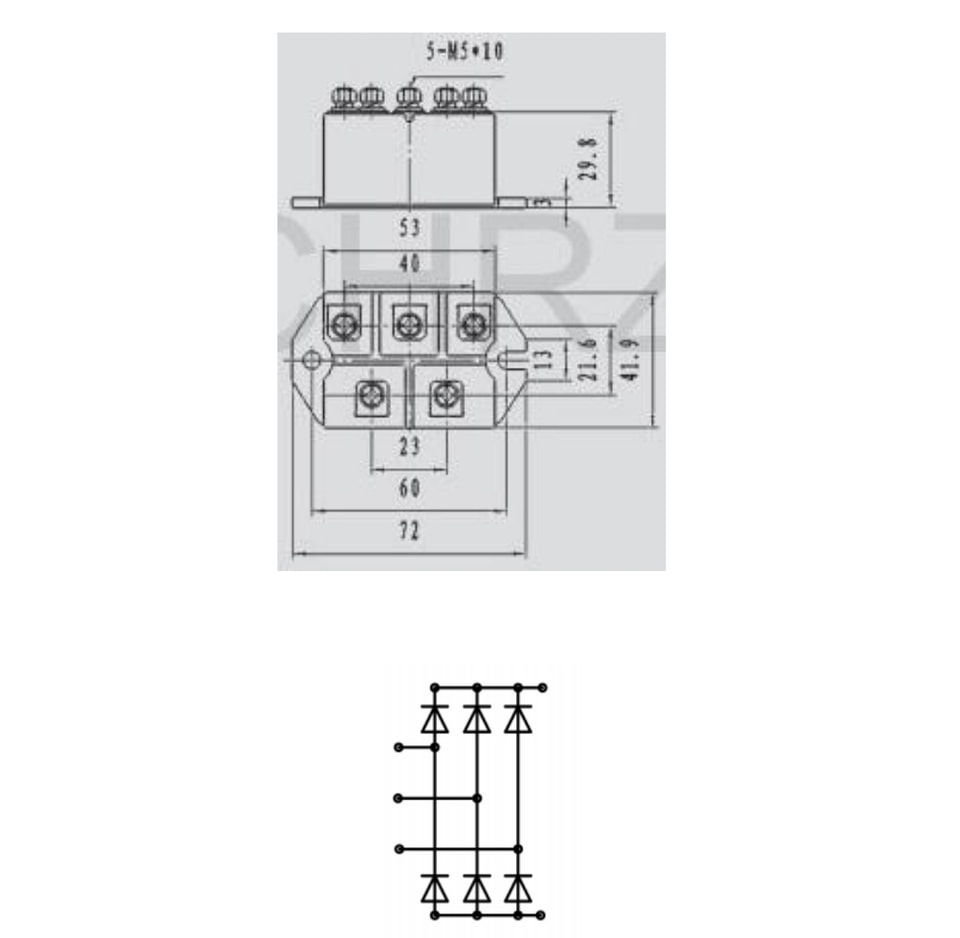

DESENHO ESQUEMÁTICO (Dimensões em mm)
