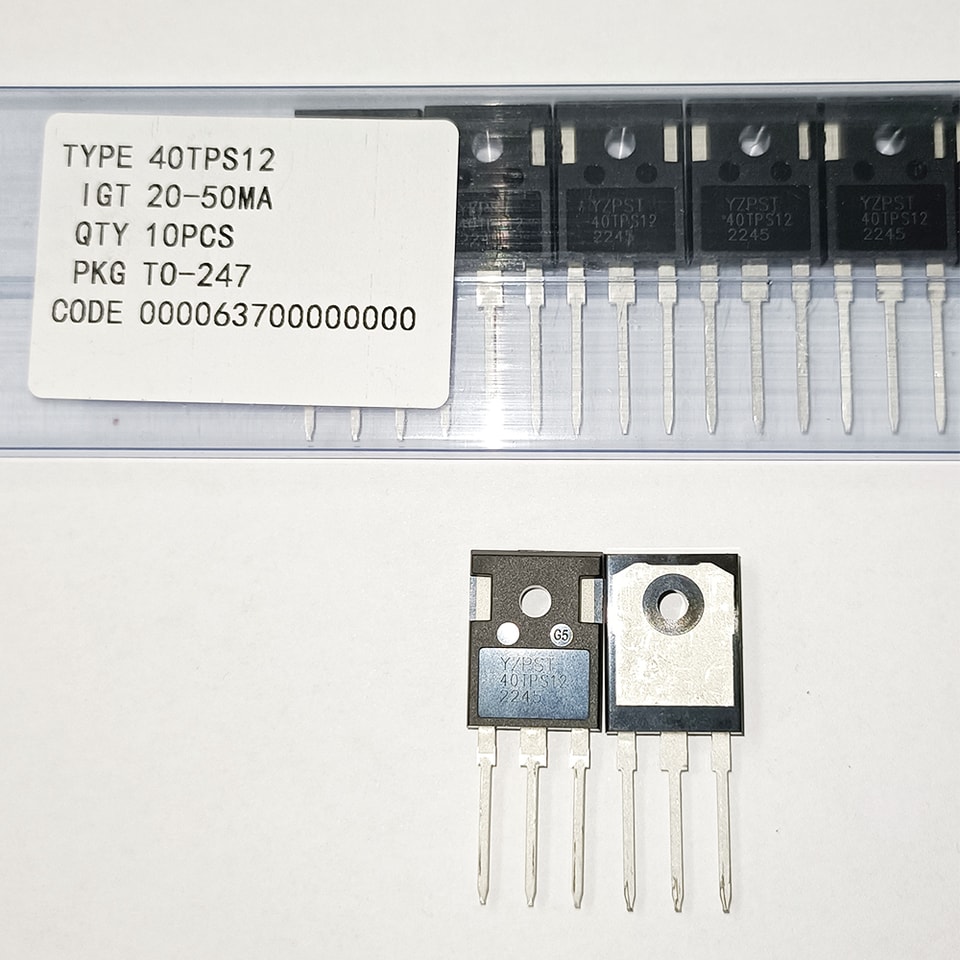

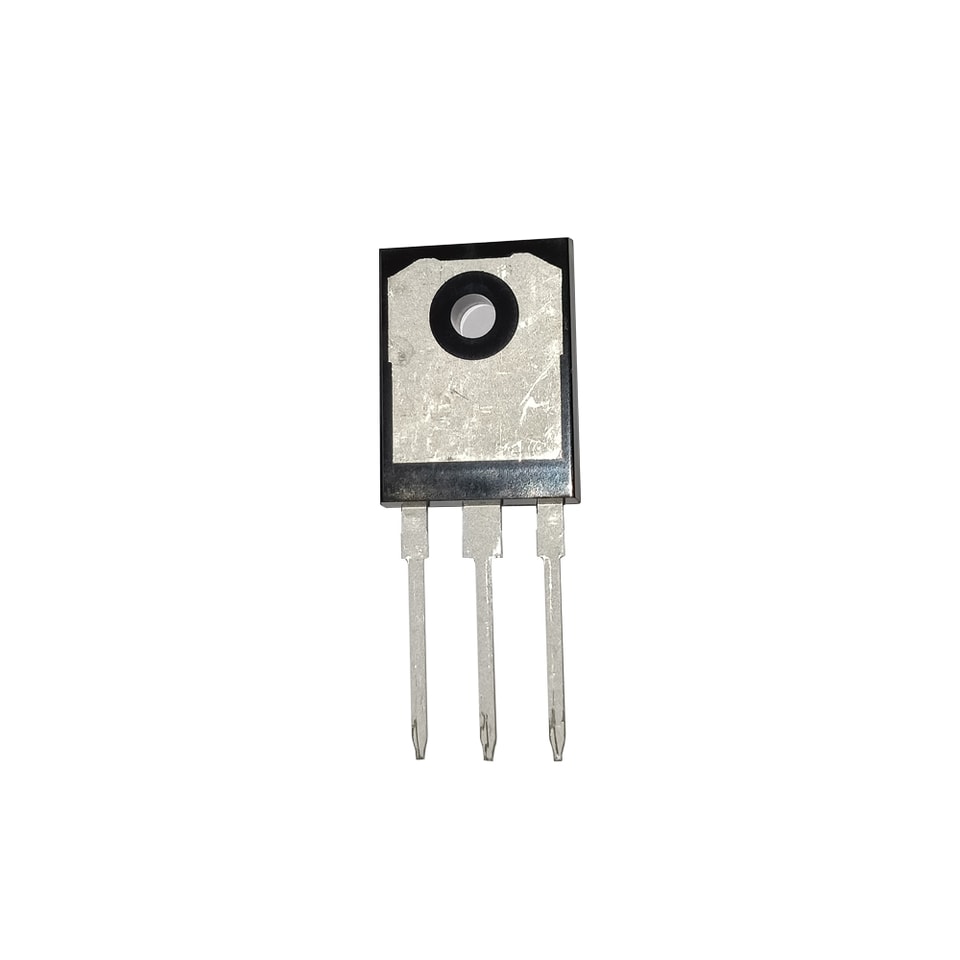

YZPST-40TPS12

✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade

Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

CENTRO DE DOCUMENTOS

SCR YZPST-40TPS12

Características do produto

Processo de passivação com vidro em mesa,

O metal do eletrodo traseiro (ânodo): Ti-Ni-Ag

O metal do eletrodo positivo (gate, ânodo): AL

Principais aplicações

Chave CA

Conversor de potência AC/DC,

Controle de aquecimento elétrico

Controle de velocidade de motores

Encapsulamento

TO-247

Principais características (Tj=25℃)

Absoluto rClassificações (Limite Valores)

Símbolo	PParâmetro	çãoVa	VUnid
IT (RMS)	Corrente eficaz em condução no estado ligado (ângulo de condução de 180°)	40	A
ITSM	Pico de surto não repetitivo em estado ligado Corrente (tp= 10 ms)	460	A
IGM	Corrente de gate de pico (tp = 20 us)	4	A
PGM	Potência de pico do gate	5	W
PG(AV)	Potência média de gate	1	W
Tstg Tj	Temperatura de armazenamento Temperatura de junção em operação	-40--+ 150 -40--+ 125	℃

Térmica Resistências

Símbolo

PParâmetro

çãoVa

VUnid

Rth (j-c)

Junção para carcaça

TO-247

0.95

℃/W

Elétrical CaracterísticasTj=25℃ salvo indicação especificado
