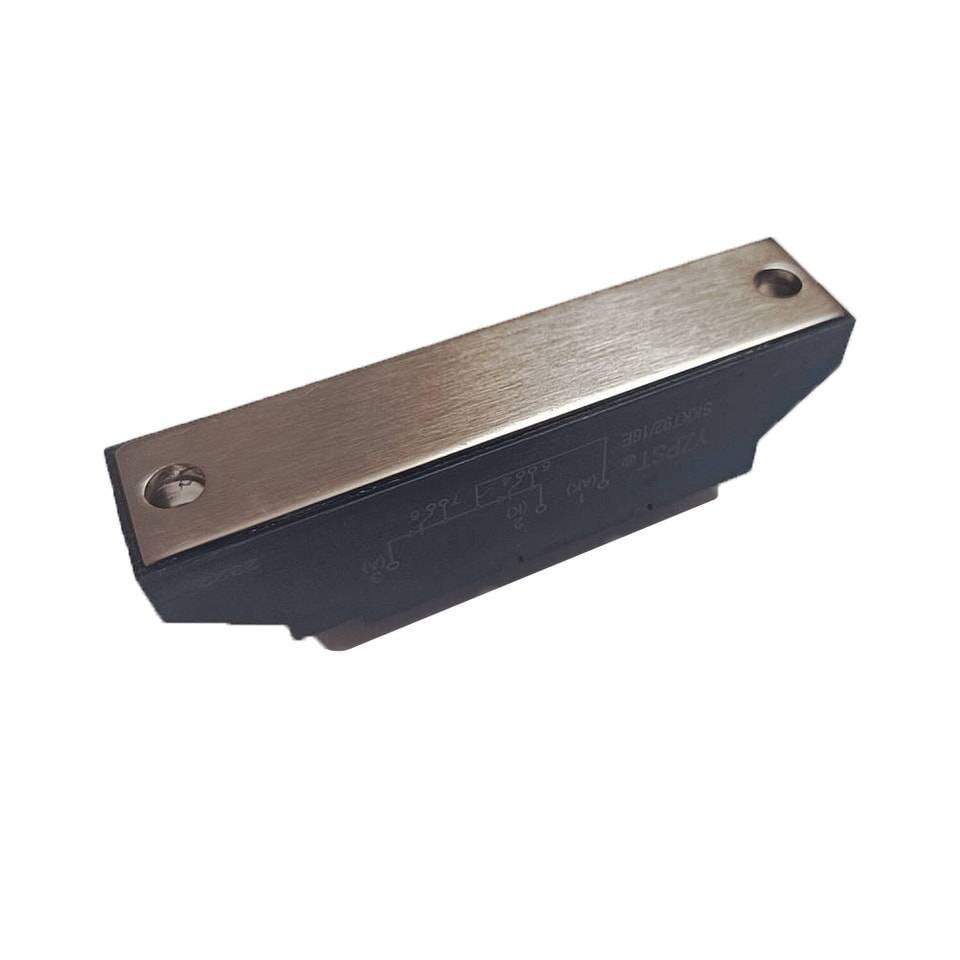

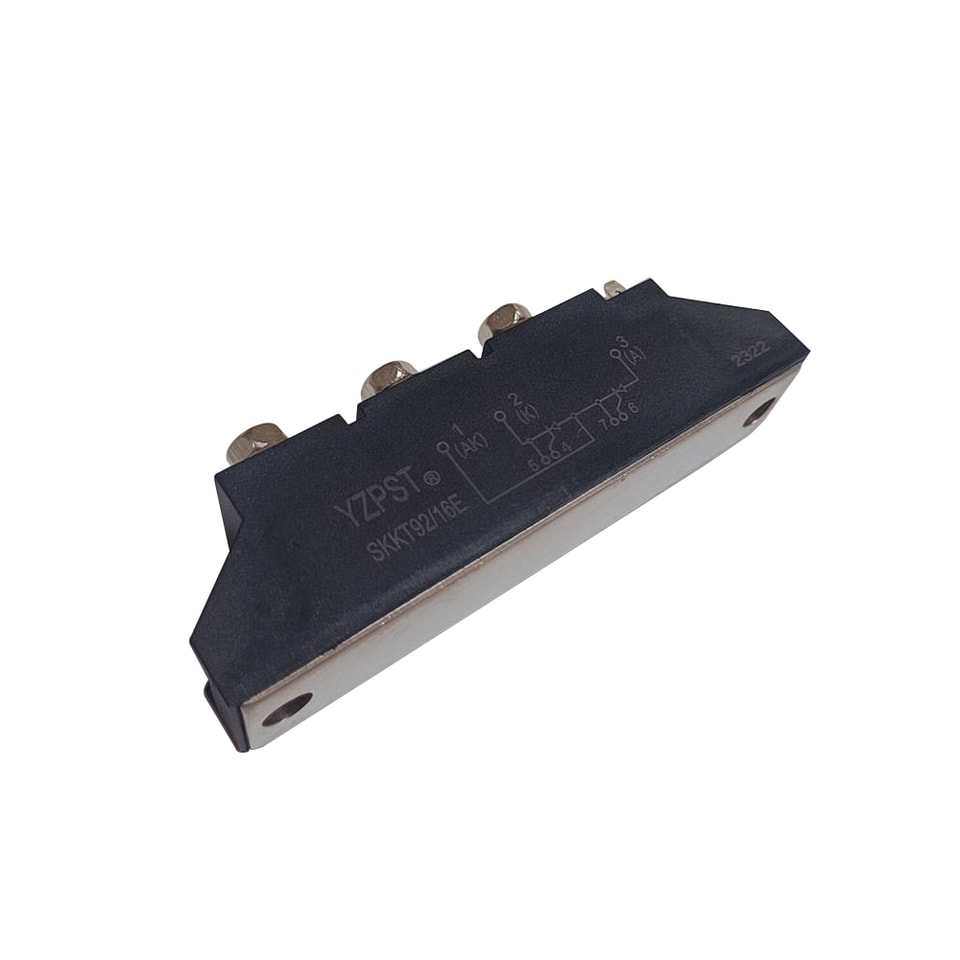

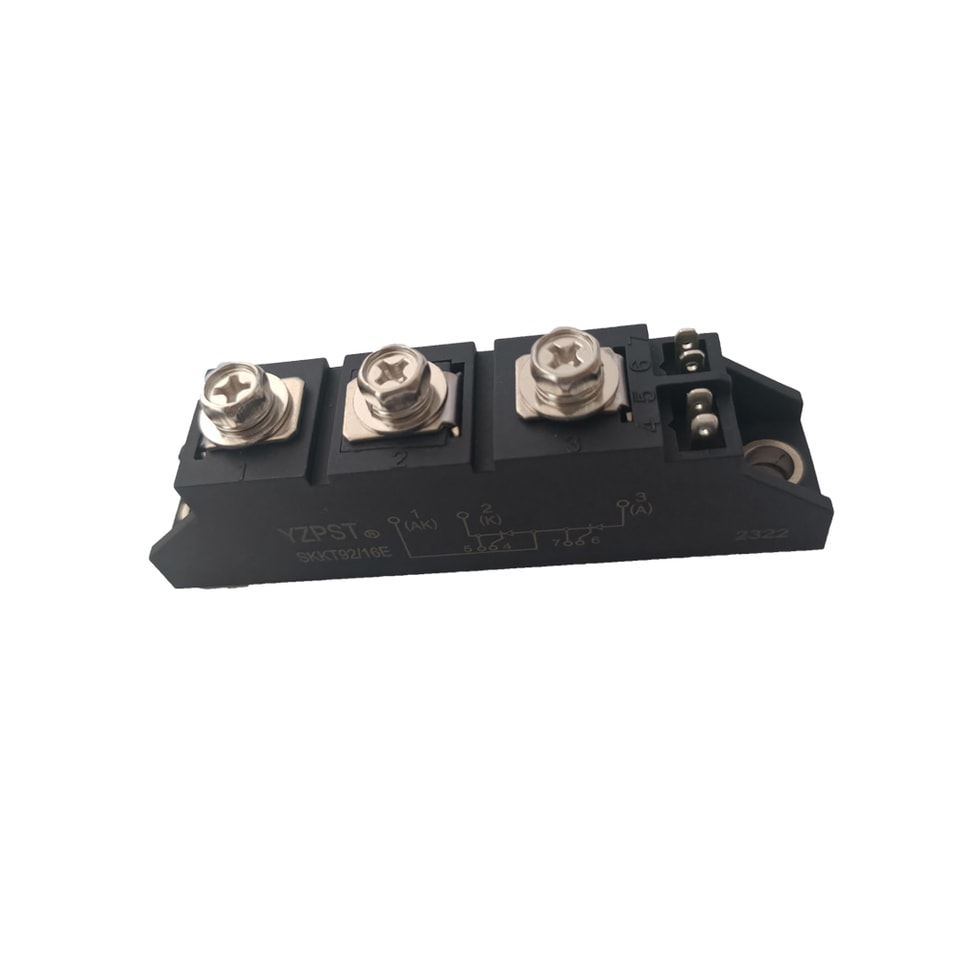

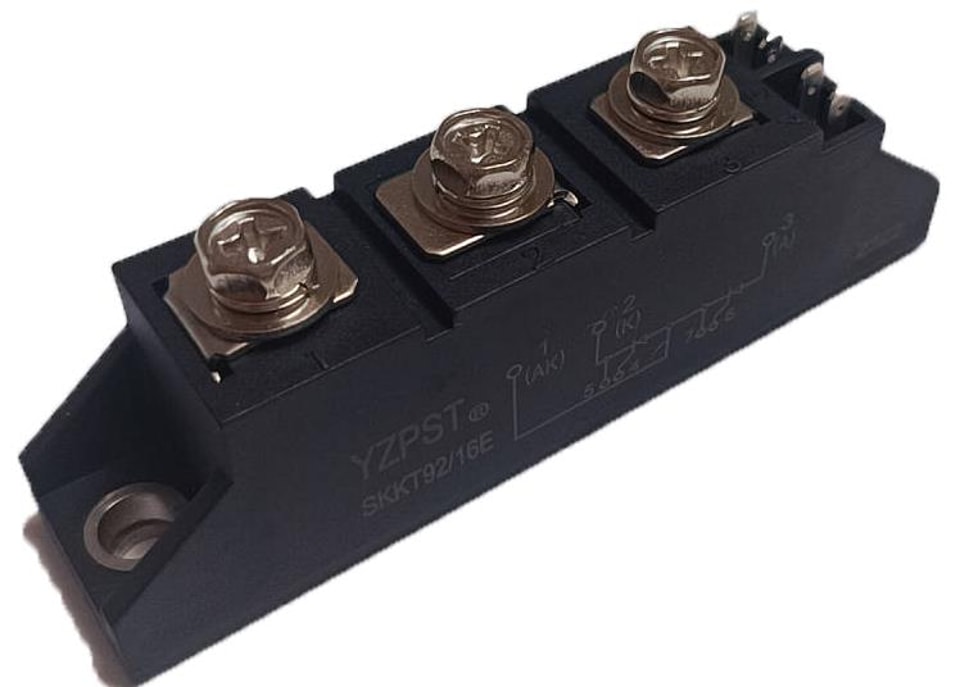

YZPST-SKKT92-12E
TIPO: YZPST-SKKT92/12E/16E
Módulos de Tiristor YZPST de alta confiabilidade de 1200V da marca
Recursos
Transferência de calor através da placa de base metálica isolada de cerâmica de nitreto de alumínio
Contatos de pressão de metal precioso para alta confiabilidade
Tiristor com amplificação de porta
Aplicações Típicas
Controle de motor DC
Partidas de motor AC
Controle de temperatura
Dimmer de luz profissional
Tiristor Módulos
TIPO: YZPST-SKKT92/12E/16E
Módulos de Tiristor YZPST de alta confiabilidade de 1200V da marca
Características
Transferência de calor através da placa de base metálica isolada de cerâmica de nitreto de alumínio
Contatos de pressão de metal precioso para alta confiabilidade
Tiristor com amplificação de porta
Aplicações Típicas
Controle de motor CC
Partidas de motor AC
Controle de temperatura
Atenuação de luz profissional
|
VDRM |
VRRM |
VRSM |
|
1200 |
1200 |
1300 |
|
1600 |
1600 |
1700 |
u200b
|
Símbolo |
Condições |
Valores |
Unidades |
|
IT(AV)
IRMS |
sin. 180; TC=85°C |
95
150 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
2000 20 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=300A Tvj=125°C; VRD=VRRM; VDD=VDRM |
max. 1.65 max. 20 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 100 250 600 |
A/μs V/μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min.1.0 min.35 max.0.25 max.6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
por tiristor / por módulo por tiristor / por módulo |
0.28 0.2 -40…+125 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
