Regulador negativo ajustável de 3 terminais D337

DESCRIÇÕES:

O D337 é um regulador de tensão negativa ajustável de 3 terminais, capaz de fornecer mais de −1,5 A em uma faixa de tensão de saída

de −1,2 V a −37 V. Esses reguladores são excepcionalmente fáceis de aplicar, exigindo apenas 2 resistores externos para definir a tensão de saída e 1 capacitor de saída para compensação de frequência. O projeto do circuito

foi otimizado para excelente regulação e baixas transitórias térmicas.

O D337 atende a uma ampla variedade de aplicações, incluindo regulação local em placa, regulação de tensão de saída programável ou

regulação precisa de corrente. O D337 é o complemento ideal dos reguladores positivos ajustáveis D337.

CARACTERÍSTICAS

Tensão de saída ajustável de −1,2 V a −37 V

Corrente de saída garantida de 1,5 A, de −55°C a +150°C

Regulação de linha típica de 0,01%/V

Excelente regulação térmica, 0,002%/W

Excelente rejeição de transitórias térmicas

Limite de corrente independente de temperatura

Proteção interna contra sobrecarga térmica

Rejeição de ondulação de 77 dB

Coeficiente de temperatura de 50 ppm/°C

Regulação de carga tipicamente 0,3 %

Testado com aprimoramento de produto P+

Saída protegida contra curto-circuito

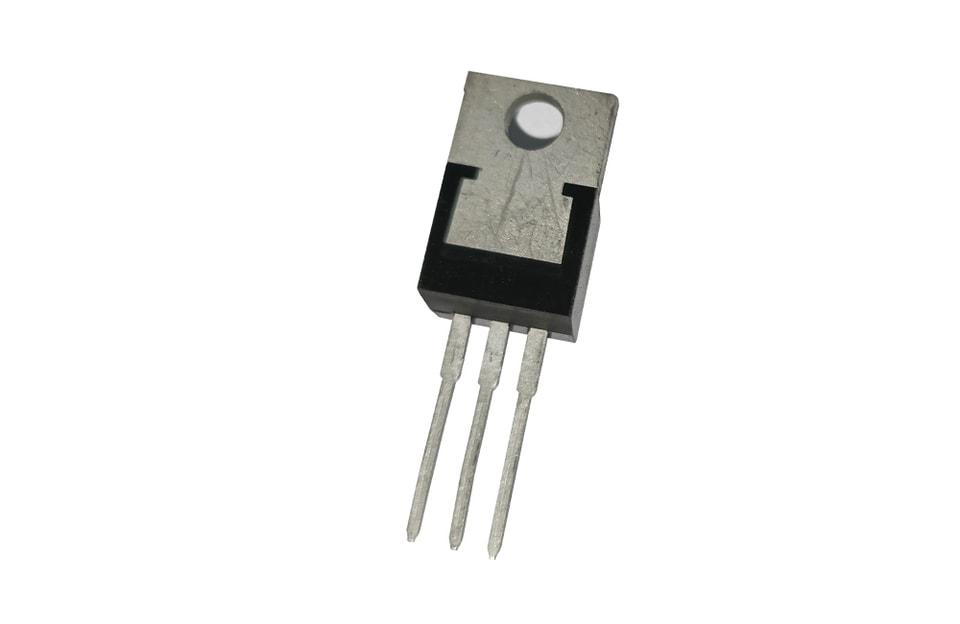

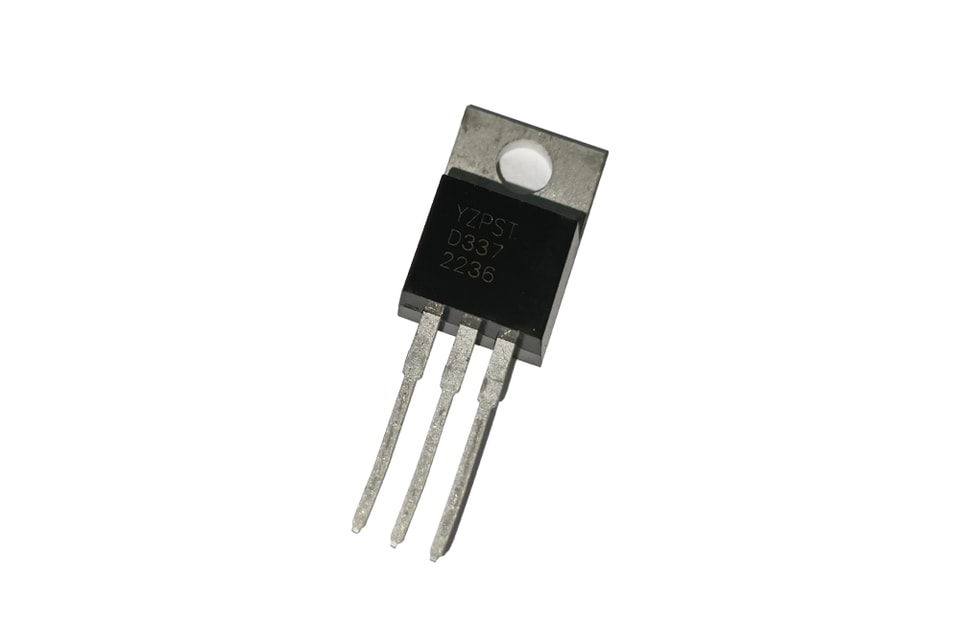

YZPST-D337-1 YZPST-D337-2 YZPST-D337-3

MÁXIMO ABSOLUTOVALORES *1

Característica	Valor	Unidade
Dissipação de potência	Limitado internamente
Diferença de tensão entre entrada e saída	40	V
Junção em operaçãotemperatura faixa	0 ～ +125	°C
Temperatura de armazenamento	-65 ～ +150	°C
Temperatura dos terminais (soldagem, 10 s)	300	°C
Invólucro plástico (soldagem, 4 s)	260	°C
Classificação ESD	2k	Volts

CARACTERÍSTICAS ELÉTRICAS*1

Características	Condições de teste	Mín.	Típ.	Máx.	Unidade
Regulação de linha	Tj=25°C,3V≤∣VIN-VOUT∣≤40V *2 IL=10mA		0.01	0.04	%/V
Regulação de carga	Tj=25°C, 10mA≤IOUT≤IMAX		0.3	1.0	%
Regulação térmica	Tj=25°C, pulso de 10 ms		0.003	0.04	%/W
Corrente do pino de ajuste			65	100	µ A
Carga da corrente do pino de ajuste	10mA≤IL≤IMAX,TA=25°C 3V≤∣VIN-VOUT∣≤40V		2	5	µ A
Tensão de referência	Tj=25°C 3 3V≤∣VIN-VOUT∣≤40V 3 10mA≤IOUT≤IMAX, P≤PMAX	-1.213 -1.200	-1.250 -1.250	-1.287 -1.300	V
Regulação de linha	3V≤∣VIN-VOUT∣≤40V *2		0.02	0.07	%/V
Regulação de carga	10mA≤IOUT≤IMAX *2		0.3	1.5	%
Estabilidade térmica	TMÍN≤Tj≤TMAX		0.6		%
Corrente mínima de carga	∣VIN-VOUT∣≤40V ∣VIN-VOUT∣≤10V		2.5 1.5	10 6	mA
Limite de corrente	∣VIN-VOUT∣≤15 V ∣VIN-VOUT∣=40V, Tj=25°C	1.5 0.15	2.2 0.4	3.7	A
Ruído de saída RMS, % de VSaída	Tj=25°C, 10Hz≤f≤10kHz		0.003		%
Taxa de rejeição de ripple	VSaídaT=-10 V,f=120HzCADJ=10µ F	66	60 77		dB
Estabilidade de longo prazo	Tj=125°C, 1000 horas		0.3	1	%
Resistência térmica, junção para encapsulamento	SOT223TO-220 TO-252		2.3 12 4	3 15	° C/W
Térmica resistência, junçãoaambiente(semdissipador de calor)	SOT223TO-220 TO-252		35 140 50		° C/W
