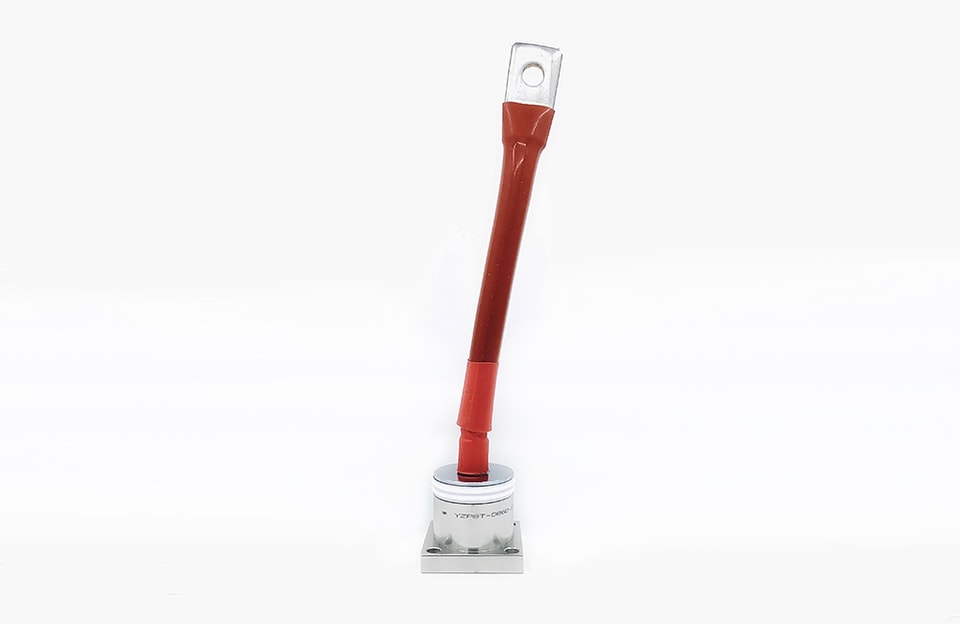

YZPST-D860-18C

Parâmetro

Símbolo

Mín.

Máx.

Tip.

Unidades

Condições

Tensão inversa de pico repetitiva

VRRM

1800

V

Tensão inversa de pico não repetitiva

VRSM

1900

V

Corrente média direta máxima

IF(AV)M

860

A

Onda senoidal, condução de 180°, Tc=80°C

Corrente direta RMS máxima

IF(RMS)M

1250

A

Valor nominal

IFSM

12

kA

I2t máximo para fusão

I2t

725

kA²s

Queda de tensão direta máxima

VFM

1.40

V

IFM = 2600A; Tvj = 25°C

Tensão de limiar

VF0

0.7

V

Resistência de inclinação

rT

1.5

mΩ

Parâmetro

Símbolo

Mín.

Máx.

Tip.

Unidades

Condições

Temperatura de operação

Tj

-40

+150

°C

Temperatura de armazenamento

Tstg

-40

+150

°C

Carga de recuperação reversa

Qrr

-

μc

Resistência térmica - junção para encapsulamento

RQ (j-c)

90

°C/kW

Resistência térmica - caixa para dissipador

RQ (c-s)

80

°C/kW

Força de montagem

P

-

-

1.7

kN

± 20%

Peso

W

-

-

950

g

Sobre

Estilo da caixa

-

Ver tabela de contorno
