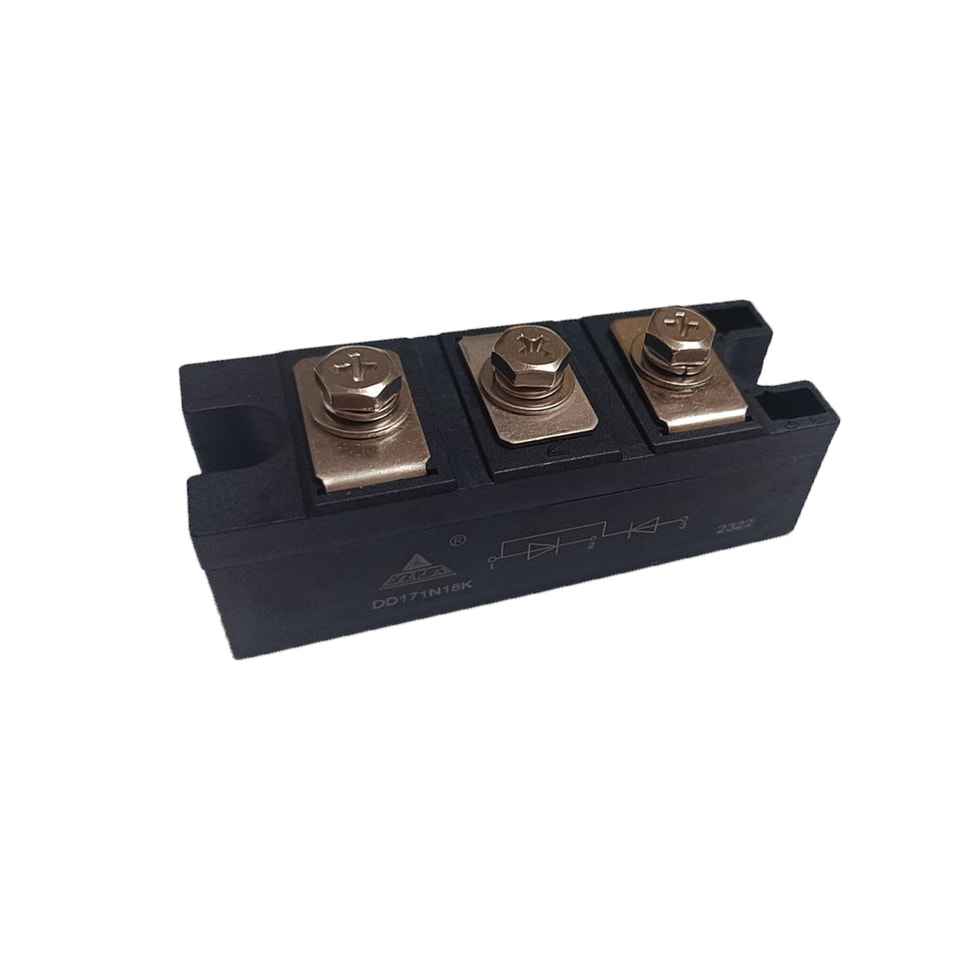

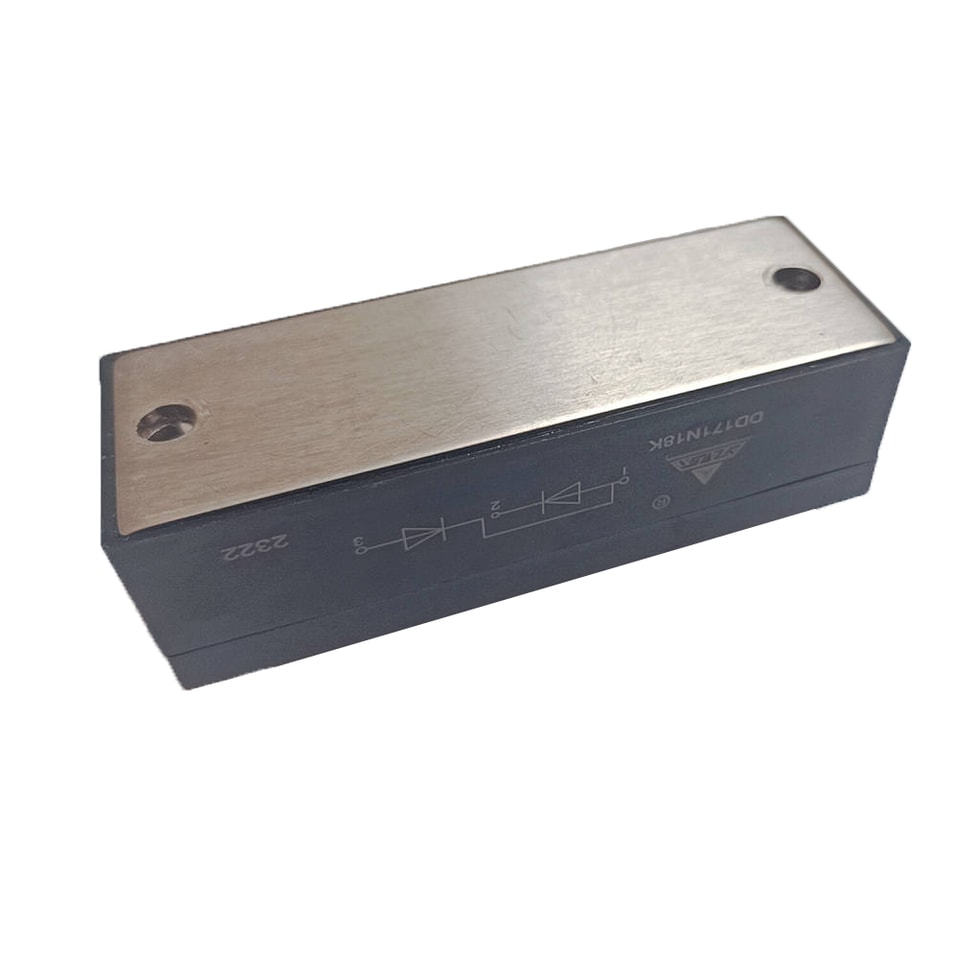

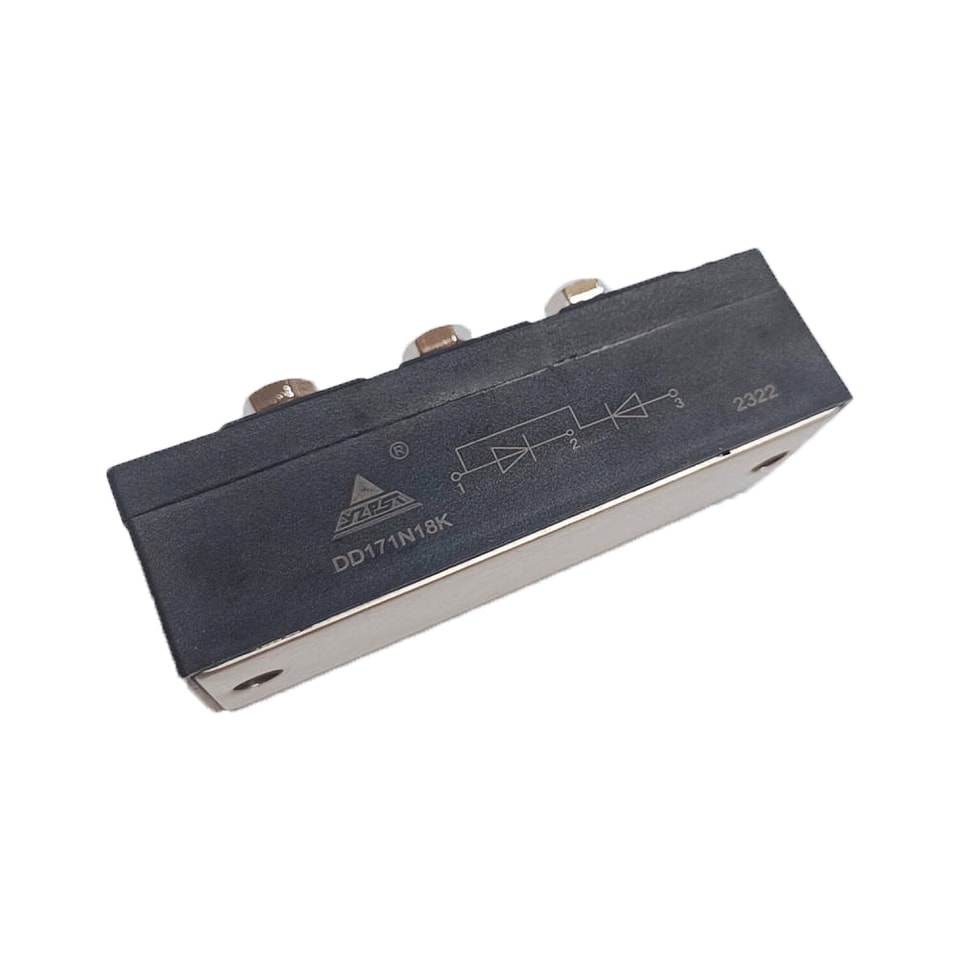

YZPST-DD171N18K
Características
· Transferência de Calor Através da Placa Base de Metal Isolada de Cerâmica de Óxido de Alumínio
· Juntas Soldadas Duras para Alta Confiabilidade
Aplicações Típicas
· Retificador para aplicações de acionamento
· Retificadores para UBS
· Carregadores de bateria
"Módulos de Diodo Retificador"
"YZPST-DD171N18K"
"Características"
"
· Transferência de Calor Através da Placa de Base Metálica Isolada de Cerâmica de Óxido de Alumínio"
"
· Juntas Soldadas Duras para Alta Confiabilidade"
"Aplicações Típicas"
"
· Retificador para aplicações de acionamento"
"
· Retificadores para UBS"
" · Carregadores de bateria"
""
BLOQUEIO
|
Símbolo |
Condição |
Classificações |
Unidade |
|
VRRM VRSM |
Tj= Tj Máx. |
1800 1900 |
V |
|
IRRM |
AtVRRM, monofásico, meia onda, Tj= Tj Máx. |
20 |
mA |
|
VINS |
50Hz, 1S/1min |
3000/2500 |
V |
CONDUCTING
|
Símbolo |
Condição |
Classificações |
Unidade |
|
IF(AV)M |
TC=100°C; 180° seno |
171 |
A |
|
IF(RMS)M |
TC=100°C; 180° seno |
270 |
A |
|
IFSM |
Tj= Tj Max.; t = 10 ms (50 Hz); seno |
5600 |
A |
|
I2t |
Tj= Tj Max.; t = 10 ms (50 Hz); seno |
157 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.75 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.8 |
mΩ |
|
VFM |
Corrente de Estado Ativo 500A, Tj= Tj Max. |
1.26 |
V |
Características Elétricas
| Símbolo | Condição | Classificações | Unidade |
| Rth(j-c) | Por Módulo | 0.13 | °C /W |
| Rth(c-h) | Por Módulo | 0.03 | °C /W |
| Tj | -40 °C ~ +150 | °C | |
| Tstg | -40 °C ~ +150 | °C | |
| M | torque de montagem | 6 | Nm |
| torque do terminal | 6 | Nm | |
| W | 310 | g |

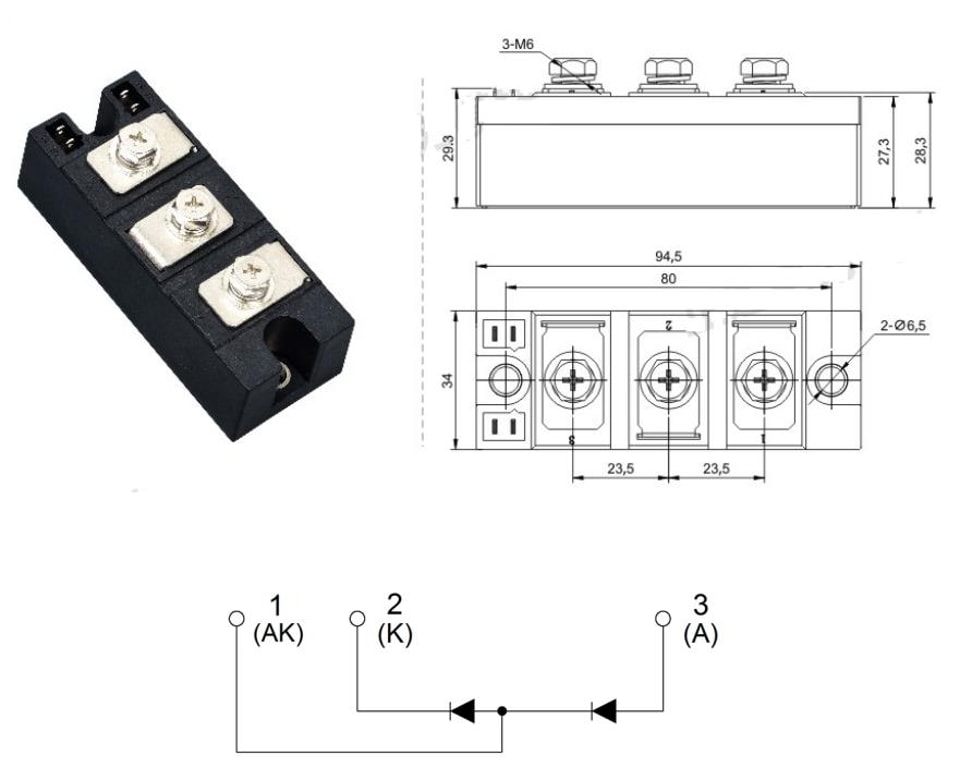

Desenho de contorno
