Breve introdução ao produto

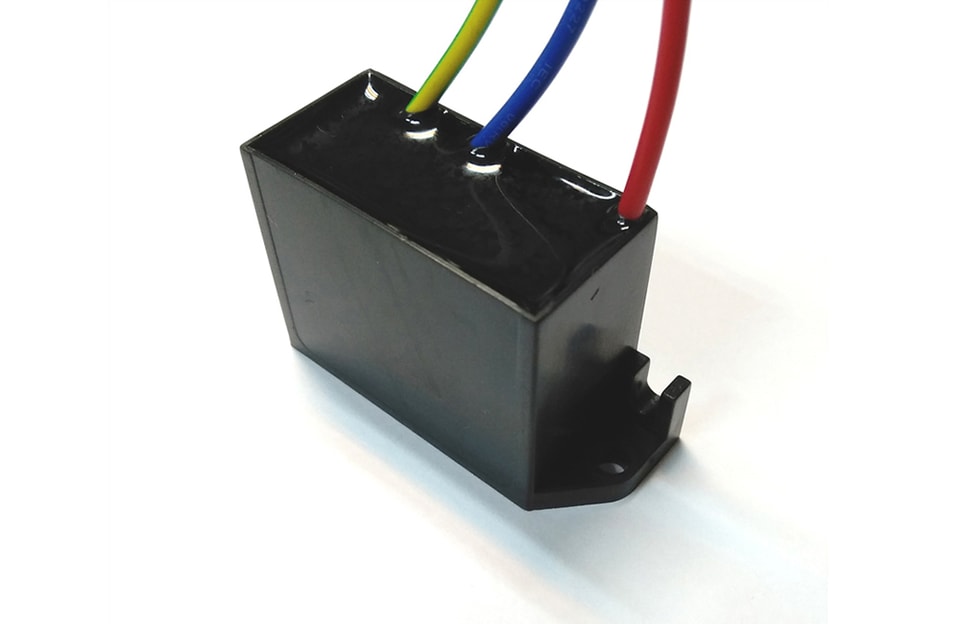

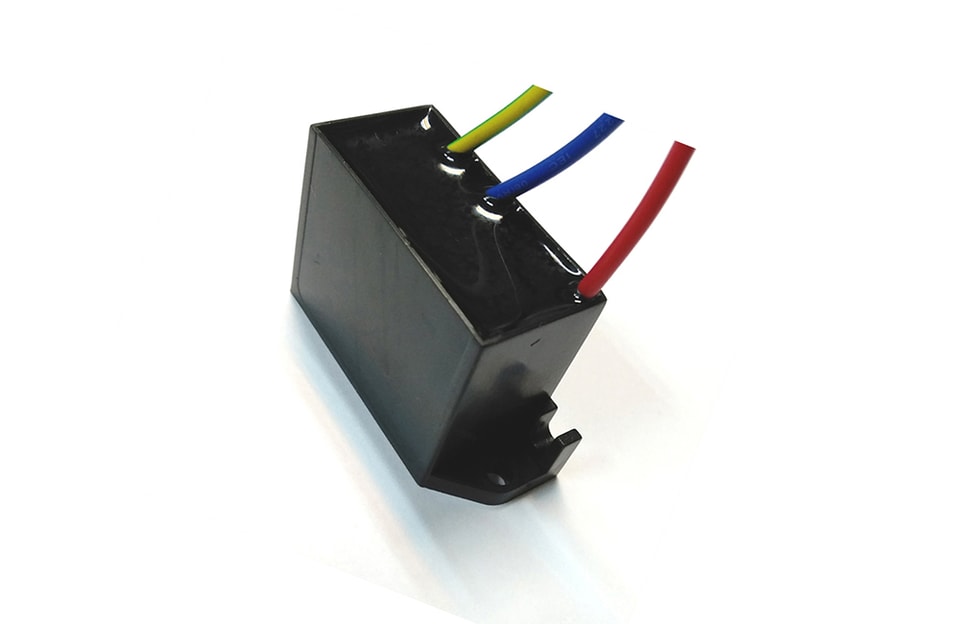

Este produto é usado para proteção contra raios e surtos de pulso de lâmpadas LED. Como as lâmpadas LED têm como núcleo do dispositivo um diodo semicondutor, elas podem ser danificadas por subtensão extrema ou até por sobretensão; 5 a 6 V são suficientes para destruir os chips emissores. Por isso, é necessário selecionar um protetor especial contra raios para proteger a linha de alimentação do LED contra sobretensão e evitar a ocorrência de apagões e áreas com muitas lâmpadas LED danificadas causados por descargas atmosféricas. O produto desenvolvido pela nossa empresa tem as seguintes características:

1. Este produto é ligado em paralelo, permitindo diagnosticar rapidamente o estado de funcionamento da proteção contra raios e substituí-la a tempo para proteger as lâmpadas.

2. Tem grande capacidade de absorção de surtos, baixa tensão residual de saída, tamanho compacto, estrutura à prova d’água opcional e instalação fácil.

Para mais informações sobre o descarregador de raios para LED, faça o download do arquivo PDF acima chamado "YZPST-LED lightning arrester".

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Modelo	YZPST-LED10B	YZPST-LED20B	YZPST-LED5B
Tensão nominal de trabalho Un	110/220/277V	110/220/277V	220V
Tensão máxima contínua de trabalho Uc	150/275/320V	150/275/320V	275V
Tensão suportável de impulso Uoc	10KV	20KV	6KV
Corrente nominal de descarga In (8/20μs)	5KA	10KA	2.5KA
Corrente máxima de descarga Imax (8/20μs)	10KA	20KA	5KA
Nível de proteção de tensão Up	1KV	1.5KV	0.7KV
Corrente de fuga Ir	﹤5μA

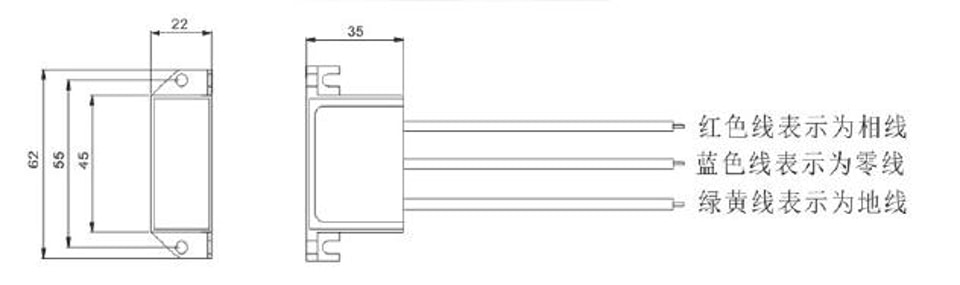

Dimensões externas	622235mm
Tempo de resposta Ta	≤25ns
Faixa de temperatura de operação Tup	-40℃ a +70℃
Função à prova d'água	Opcional
Grau de proteção	IP67
Material da capa	Material termoplástico retardante de chamas
Tipo de interface	Terminais
Modo de conexão	Conexão em paralelo
Indicação de falha	Opcional

Método de instalação

1）Quando os parâmetros de tensão do protetor não corresponderem aos parâmetros de operação do equipamento, isso pode afetar o funcionamento do circuito. Recomenda-se definir a tensão de operação do dispositivo na seleção.

2) Ligue o fio de fase da alimentação (L) e o fio neutro (N) aos conectores correspondentes do protetor contra surtos elétricos e certifique-se de que a ligação esteja firme e confiável. Conecte adequadamente o terminal de terra do para-raios ao condutor de aterramento da proteção contra raios (resistência de terra recomendada ≤4Ω).
