COMPONENTE DE POTÊNCIA

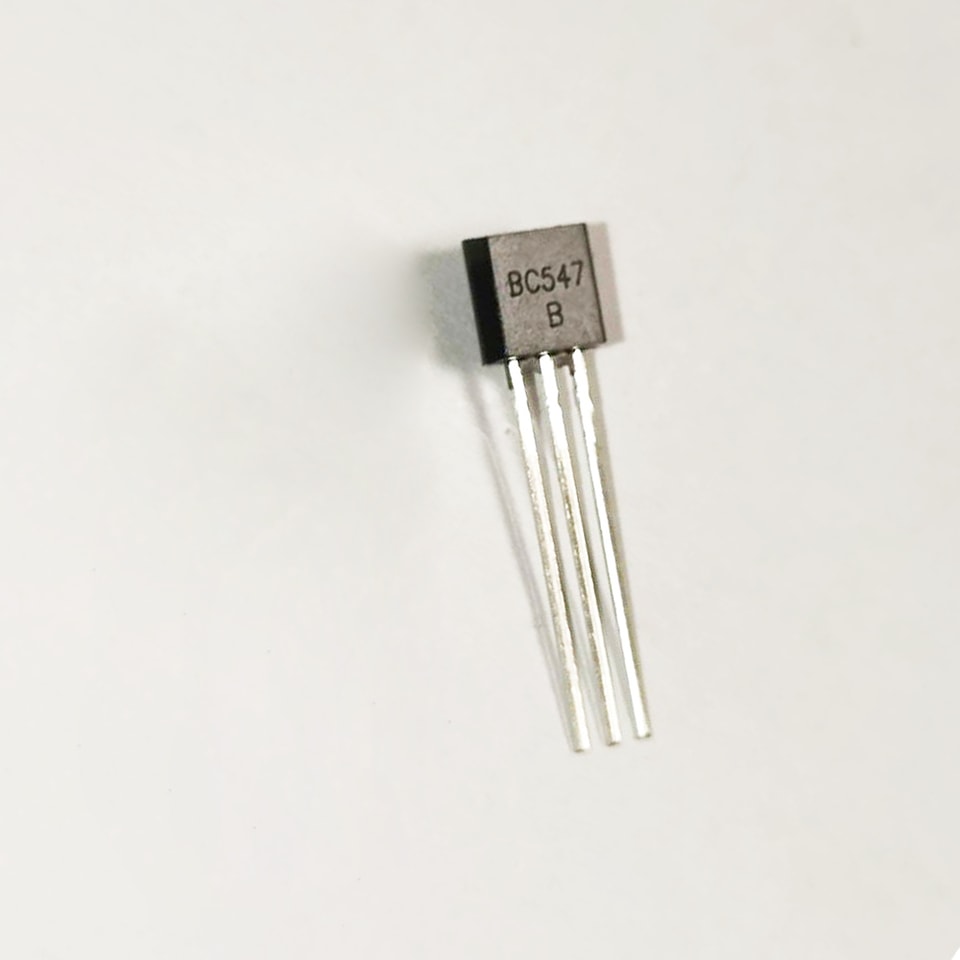

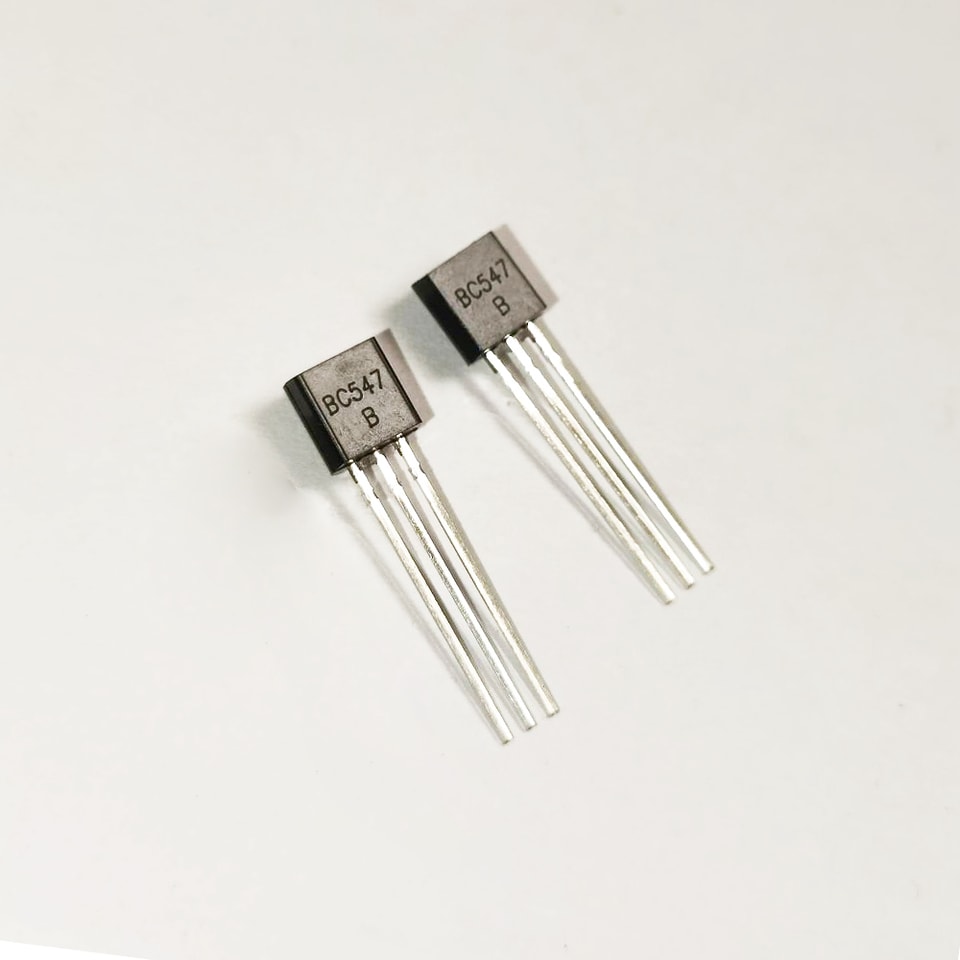

YZPST-BC547
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

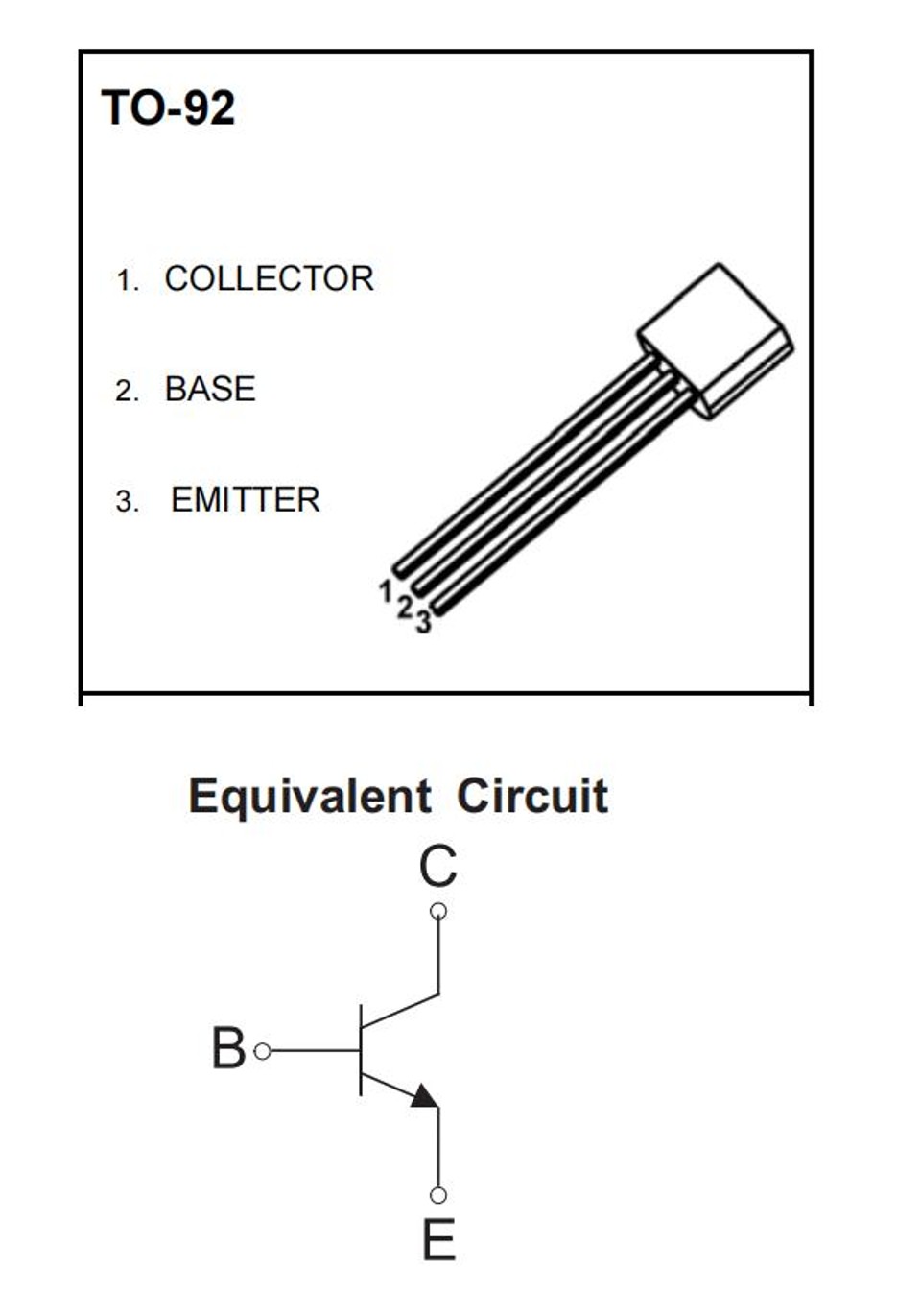

Transistores encapsulados em plástico TO-92
YZPST-BC546 / BC547 / BC548 TRANSISTOR (NPN)
CARACTERÍSTICAS
Alta tensão
Complementar aos BC556, BC557, BC558
PEDIDO INFORMAÇÕES
| Número da peça | Encapsulamento | Método de embalagem | Quantidade por embalagem |
| BC546 | TO-92 | A granel | 1000 peças/saco |
| BC546-TA | TO-92 | Fita | 2000 peças/caixa |
| BC547 | TO-92 | A granel | 1000 peças/saco |
| BC547-TA | TO-92 | Fita | 2000 peças/caixa |
| BC548 | TO-92 | A granel | 1000 peças/saco |
| BC548-TA | TO-92 | Fita | 2000 peças/caixa |
MÁXIMOS VALORES (Ta=25τsalvo indicação observado)
| Símbolo | Parâmetro | Valor | Unidade | |
| BC546 | 80 | |||
| V CBO | Tensão coletor-base | BC547 | 50 | V |
| BC548 | 30 | |||
| BC546 | 65 | |||
| V CEO | Tensão coletor-emissor | BC547 | 45 | V |
| BC548 | 30 | |||
| BC546 | 6 | V | ||
| V EBO | Tensão emissor-base | BC547 | 6 | V |
| BC548 | 5 | V | ||
| IC | Corrente de coletor contínua | 0.1 | A | |
| P C | Dissipação de potência do coletor | 625 | mW | |
| R θJA | Resistência térmica da junção ao ambiente | 200 | τ /W | |
| TJ, Tstg | Faixa de temperatura de operação da junção e de armazenamento | -55~+150 | °C | |
Ta =25 τsalvo indicação especificado
ELÉTRICAS CARACTERÍSTICAS =25τsalvo indicação
| Parâmetro | Símbolo | Condições de teste | Mín. | Típ. | Máx. | Unidade | |
| BC546 | 80 | ||||||
| Tensão de ruptura coletor-base | BC547 | V(BR)CBO | IC= 0,1mA, IE=0 | 50 | V | ||
| BC548 | 30 | ||||||
| BC546 | 65 | ||||||
| Tensão de ruptura coletor-emissor | BC547 | V(BR)CEO | IC=1mA, IB=0 | 45 | V | ||
| BC548 | 30 | ||||||
| BC546 | 6 | ||||||
| Tensão de ruptura emissor-base | BC547 | V(BR)EBO | IE=10μA, IC=0 | 6 | V | ||
| BC548 | 5 | ||||||
| BC546 | VCB=70V, IE=0 | 0.1 | μA | ||||
| Corrente de corte do coletor | BC547 | ICBO | VCB=50V, IE=0 | 0.1 | μA | ||
| BC548 | VCB=30V, IE=0 | 0.1 | μA | ||||
| BC546 | VCE=60V, IB=0 | 0.1 | μA | ||||
| Corrente de corte do coletor | BC547 | ICEO | VCE=45V, IB=0 | 0.1 | μA | ||
| BC548 | VCE=30V,IB=0 | 0.1 | μA | ||||
| Corrente de corte do emissor | IEBO | VEB=5V,IC=0 | 0.1 | μA | |||
| Ganho de corrente CC | * | VCE=5V, IC=2mA | 110 | 800 | |||
| hFE | |||||||
| Tensão de saturação coletor-emissor | VCE(sat) | IC=100mA,IB=5mA | 0.3 | V | |||
| Tensão de saturação base-emissor | VBE(sat) | IC=100mA,IB=5mA | 1.1 | V | |||
| Tensão base-emissor | VBE | VCE=5V, IC=2mA | 0.58 | 0.7 | V | ||
| VCE=5V, IC=10mA | 0.75 | V | |||||
| Capacitância de saída do coletor | Cob | VCB=10V,IE=0, f=1MHz | 4.5 | pF | |||
| Frequência de transição | fT | VCE=5V,IC=10mA, f=100MHz | 150 | MH | |||

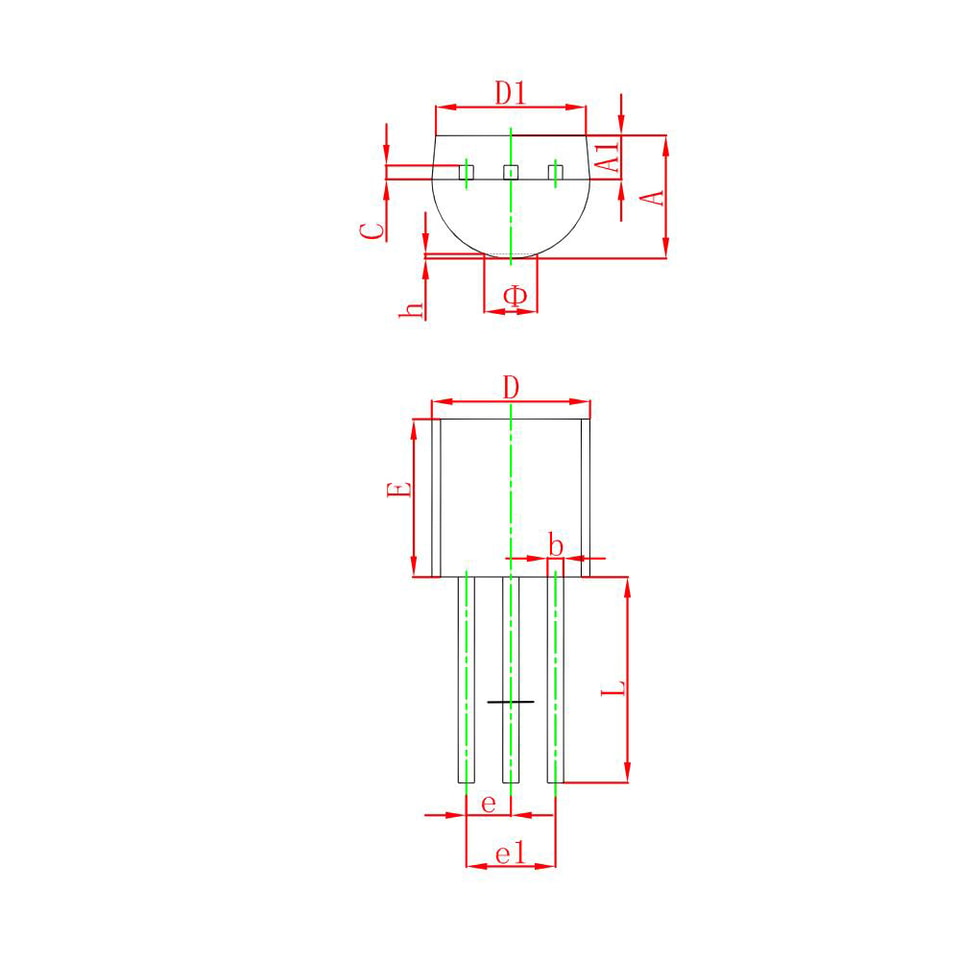

TO-92 Desenho da embalageme Dimensões
.jpg)
| Símbolo | Dimensões em milímetros | Dimensões em polegadas | ||
| Mín. | Máx. | Mín. | Máx. | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 TÍP | 0.050 TÍP | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Para obter mais informações sobre o YZPST-BC547baixe o arquivo PDF acima com o nome " YZPST-BC546 BC547 BC548 TO92 "
Nenhum conteúdo adicional do produto está disponível.
